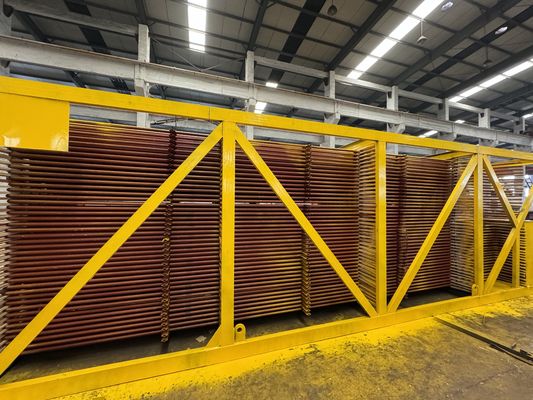

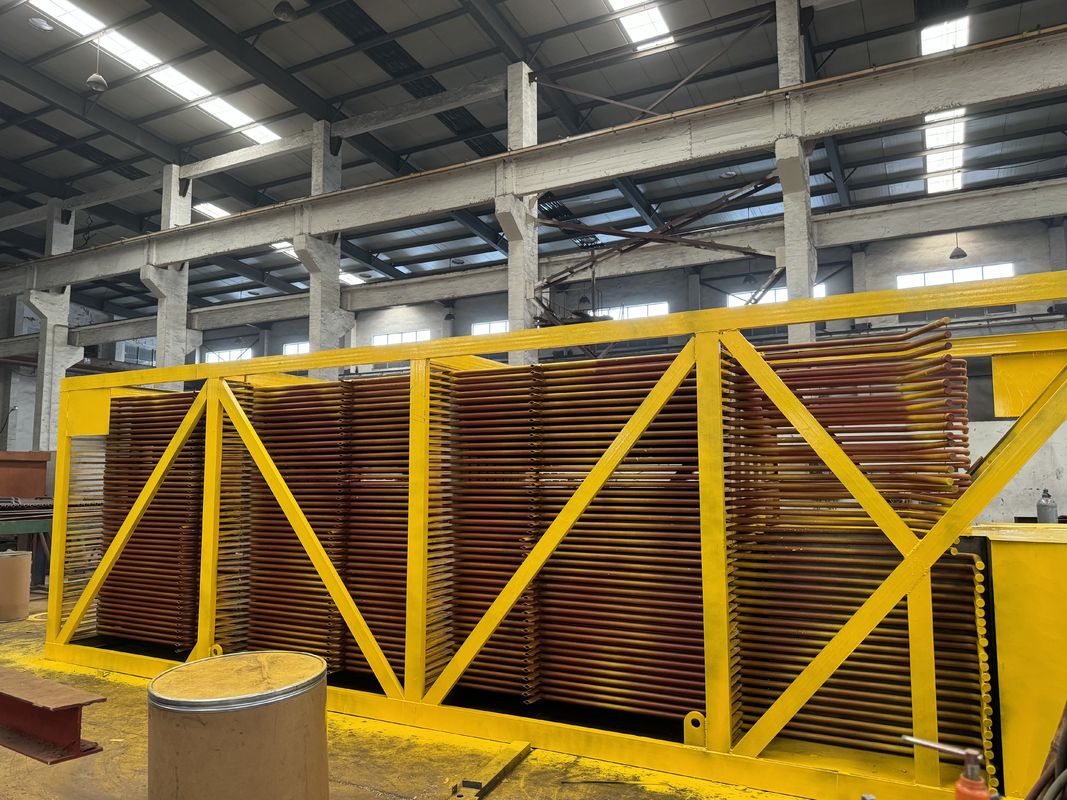

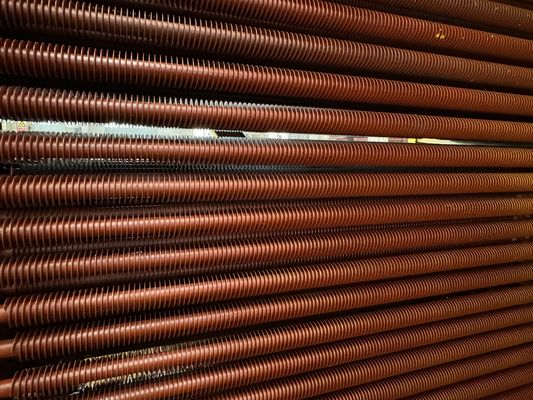

Boiler Aksesuarları Fined Tube'lu Çelik Tüp Ekonomizör
Bir kanat ve boru ısı değiştiricisi nasıl çalışır?
Fined Tube Isı Değiştiricisinin Çalışma Prensibi
Sıcaktan Soğuk'a ısı aktarımı: Sıcak değişken, sıcak bir sıvıdan veya katı maddeden daha soğuk bir sıvıya ısı aktarmak için tasarlanmıştır.sıcak hava veya gaz boruların içinden akıyor, ve tüplerin dışındaki yüzgeçler hava veya su gibi daha soğuk bir sıvıya maruz kalır.
Üç çeşit ısı değiştiricisi nedir?
Sıcaklık Değiştiricilerinin Türleri. Sıcaklık Değiştiricisi. Turnbull & Scott
Isı Değiştiricilerinin Farklı Türleri Nelerdir?
Fined Tube Isı Değiştiricisi veya Hava Soğutucu Isı Değiştiricisi. - Evet.
Shell ve Tube Isı Değiştiricisi: sıvıdan sıvıya / sıvıdan gaze uygun. - Evet.
Plaka Isı Değiştiricisi veya Gazket Plaka Isı Değiştiricisi: sıvıdan sıvıya / sıvıdan buharlara uygundur.
Avantajları:
Yüksek ısı transferi verimliliği özellikle gaz işleminde
Daha büyük ısı transferi alanı
Yaklaşık 5 kat daha hafif bir ağırlıkta kabuk ve tüp ısı değiştiricisinden.
Yüksek basınca dayanabilir.
Ürün Tanımı:
| Açıklama |
Tüp malzemesi |
Fin malzemesi |
Tüp boyutu |
Ekstrüze edilmiş, L-fin, G ((Embedded) Fin tüpü
|
Her türlü malzeme uygulanabilir. |
Alüminyum A1050,
A6061, A1100,
A1050,A1060,Bakır C1100,C1220 |
12.70~50.8 |
Yüksek frekanslı kaynaklı Fined
Tüp H,HH |
Karbon, paslanmaz, alaşım |
Karbon, paslanmaz, alaşım |
12.7~160 |
Integral Bakır&Bakır Alaşımı
Yüksek Pençeli Tüp |
C12200,C11000,C70600 |
C12200,C11000,
C70600 |
15.88~22.23 |
| Oval Fined Tube,STUD Fin Tube |
Karbon, paslanmaz, alaşımlı çelik borusu. |
Karbon, alaşım, paslanmaz çelik boru. |
Tüm Boyutlar
Kullanılabilir |
| Düşük kanatlı tüp |
Karbon çelik, paslanmaz çelik,
Titanyum, bakır, tunç, nikel
Alaşım, vb. |
--- |
9.52~40 |
| Turbo-C tüpü |
| Turbo-E tüpü |
| Dalgalanmış tüp |
Her Türden Malzeme |
--- |
6.35~40 |
Pençeli tüpler ne için kullanılır?
Fined tüpler, dış sıvıyla temas alanını arttırmak için dış tarafına yüzgeç eklenmiş bir dizi tüp olan ısı değiştiricilerinin ana bileşenleridir.ısı değişimi için ve tüp içindeki sıvı ile tüp dışındaki sıvı arasında.

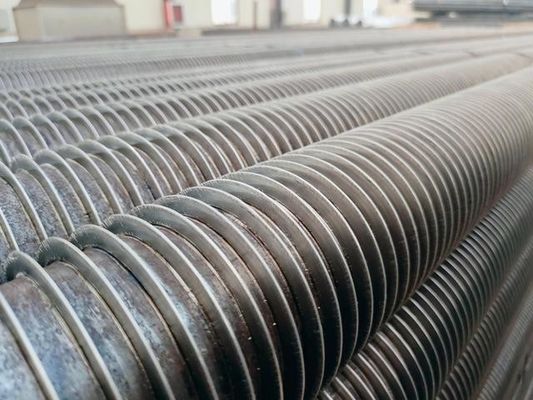

Ürün Tanıtımı Spiral Fin Tube
Spiral kanat tüpünün avantajları:
H kanatlı boru, tüm egzoz gazı kazanındaki ana ısı değiştiricisi bileşenidir ve H kanatlı borunun aşağıdaki avantajları vardır.
1Mükemmel aşınma direnci.
H kanatlı boru ısı değiştiricisi bir çizgide yerleştirilmiştir ve H kanatları, havanın akışını eşitleme etkisine sahip olan alanı birkaç küçük alana ayırır.Düz tüp ısı değiştiricisi ve spiral kanatlı ısı değiştiricisi ve benzeri ile karşılaştırmak, aynı diğer koşullarda, aşınma ömrü 3 ~ 4 kat daha fazladır.
2. Tozlanma azalıyor
Tüpün sırt tarafında ve rüzgar tarafında kirlenme oluştu. Tüpün aşamalı düzenlenmesi, tüp kümesini akıtmak kolaydır, arka tarafta kirlenme daha azdır.Uygun rüzgar hızında iyi bir kendi kendini temizleme fonksiyonuna sahiptirH kanatlı tüpün her iki tarafında da düz bir kanal oluşur, bu da en iyi kurum etkisini kurumlu kurumlu üflemeyi kabul ederken elde edebilir.
3. Egzoz gazının direncini azaltmak
H yüzgeçleri her iki tarafta da düz kanallar oluştururken, spiral yüzgeçlerin spiral melekleri hava akışının yönünü yönlendirirken,yüzgeçleri kirlenmeye eğilimlidir ve H yüzgeçlerinden daha büyük bir duman direnci vardır.Bu nedenle, H-fined tüpün kullanımı rüzgar direncini azaltabilir, fan işletimini ve yatırım maliyetlerini azaltabilir.
Spiral kanatlı boru ekonomizer bir çeşit kazan parçalarıdır, iki çelik dairesel simetriye sahip olmak için floresan borular üzerine kaynaklanır ve "H" harfine benzer pozitif şekil oluşturur.Fırçanlı boru ekonomizörü, kamu kazanlarında yaygın olarak kullanılır, endüstriyel kazanlar, deniz enerjisi, ısı değiştiricisi bileşenlerinin kuyruğu gibi.
Ürünlerimiz müşterilerimizin ihtiyaçlarına ve durumuna göre değiştirilebilir. Güvenli, güvenilir ve verimli H-fin tüpleri tasarlıyoruz ve üretiyoruz.Ayrıca bağımsız ürün kalite güvence sistemlerini de tamamladı.H-fin tüplerinin üretimi yüksek ısı aktarım verimliliğine sahiptir, duman gazlarına dirençlidir ve küçük bir alan için tasarlanmıştır.
| Teknik parametreler |
Deniz kanatının yüksek derecesi 0-16 mm ((veya kanatın dış çapı φ25-φ75);
Yırtıcıların uzunluğu 2.0-5.0mm; Yırtıcı tüpün uzunluğu 0.5~14m. |
| Tek metal yuvarlak kanat tüpü |
Saf alüminyum 1060 veya alüminyum alaşımı 6063,6061.
Dış çapı 40 mm'den az olmalıdır. |
| Çifte metal yuvarlama kanat tüpü |
Alüminyumun dış tabakasına karşı boru tabanlı koruma
Tüp tabanlı, korozyona dayanıklı borular karbon çelik borudan yapılabilir. Ayrıca paslanmaz çelik boru ve bakır boru da kullanılabilir. |
| Paket |
Alüminyum kanatlı borular iç ve çelik çerçeve plastik film iyi paketlenmiştir
Dışarıda |
Özellikler
1Isı değişim alanını ekleyin ve boru sayısını azaltın, ayrıca duman hızını ve aşıntısını azaltmak için duman akışı bölümünün alanını artırın.
2H tipi kanat tüpü çift H tipi kanat tüpü olarak yapılabilir, uzun boru sırasına uymak için yüksek sertlik.
3H tipi kanat ekonomizer, alanı birçok küçük bölgeye ayırmak için sırayla düzenlenmiş, aşınmayı azaltmak için ortalama hava akışı.
4En iyi kül püskürtme etkisini elde etmek için düz kanal.
5Ağırlığı azaltmak ve üretim maliyetini azaltmak için kompakt yapı.
| Temel tüp malzemesi |
Paslanmaz çelik, karbon çelik, alaşımlı çelik, bakır alaşımlı, alüminyum,SA179 |
| Pençe malzemesi |
Alüminyum, Bakır Alaşımı, Paslanmaz Çelik, Karbon Çelik |
| Standart |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| Yüzgeç derinliği |
0.5-3 mm. |
| Alt boru aşırı doz. |
12.7-18mm |
| Pençeler inç başına |
8-20No'lar (müşterinin isteği üzerine) |
| Test Gerekçesi |
Fiziksel özellik testi, kimyasal bileşim analizi, yıkıcı olmayan test, diğer denetim ve müşteri gereksinimlerine göre test. |
| Uygulama |
Hava Soğutucu, Şarj Hava Soğutucusu, Kondansör, Buharlaştırıcı, Sıvı Soğutucu, Gaz Soğutucu, Yağ Soğutucu, Radyatör, Soğutma, Buhara Hava Isı Değiştiricisi, Süper Isıtıcı vb. |
Ürün Tanıtımı
BaseTube malzemesi:
Paslanmaz çelik ((SA213 304)
Boyut:
OD:16-140mm WT:2-10mm Uzunluk:1-25m
Yüzgeç malzemesi:
SA213-TP304H, Bakır vb.
Yüzgeç türü:
KL,L,LL,H,spiral yuva,düşük,Stud borular-Görsel,tip
dikişsiz bakır paslanmaz çelik kanat tüpü
Boyut:
Yüzgeç kalınlığı:0.5-4.0mm Deniz kanatının yüksekliği: 5-30mm Deniz kanatının açılışı:3.5-40mm
Uçağı yap:
Çelik boru cilalama-çelik şeridinde diş delme-çelik yolculuğunda katı yuvarlama-yüksek frekanslı kaynaklama-hidrostatik basınç testi, karıştırma, cilalama-kalite denetimi-paketleme
Üretim yöntemi: Ekstrüde ve tırnaklı
Uygulama:
hava soğutucu, ateşlenmiş ısıtıcı, ısı değiştiricisi, deniz kazanı, ekonomizer, elektrik santrali kazanı, HRSG kazanı, atık ısı geri kazanma ünitesi, hava ısıtıcısı vb.
Karakteristik:1.Korrozyona karşı 2.Kamaşmaya karşı 3.Daha düşük temas direnci 4.Daha yüksek kararlılık
Ürünlerimiz müşterilerimizin ihtiyaçlarına ve durumuna göre değiştirilebilir. Güvenli, güvenilir ve verimli H-fin tüpleri tasarlıyoruz ve üretiyoruz.Ayrıca bağımsız ürün kalite güvence sistemlerini de tamamladı.H-fin tüplerinin üretimi yüksek ısı aktarım verimliliğine sahiptir, duman gazlarına dirençlidir ve küçük bir alan için tasarlanmıştır.
| Teknik parametreler |
Deniz kanatının yüksek derecesi 0-16 mm ((veya kanatın dış çapı φ25-φ75);
Yırtıcıların uzunluğu 2.0-5.0mm; Yırtıcı tüpün uzunluğu 0.5~14m. |
| Tek metal yuvarlak kanat tüpü |
Saf alüminyum 1060 veya alüminyum alaşımı 6063,6061.
Dış çapı 40 mm'den az olmalıdır. |
| Çifte metal yuvarlama kanat tüpü |
Alüminyumun dış tabakasına karşı boru tabanlı koruma
Tüp tabanlı, korozyona dayanıklı borular, karbon çelik borudan da yapılabilir.
Çelik boru ve bakır boru, ayrıca titanyum alaşım boru da kullanılabilir |
| Paket |
Alüminyum kanatlı borular iç ve çelik çerçeve plastik film iyi paketlenmiştir
Dışarıda |
Sıkça sorulan sorular:
S1: Garanti süresi ne kadar?
Tüm yedek parçalar için 18 aylık garanti veriyoruz (kırılgan parçalar hariç).
S2: Kaliteyi nasıl garanti edebiliriz?
1 Tüm makineler ISO kalite ve CE sistem gereksinimlerine sıkı bir şekilde uyuyor.
2 Her prosedür profesyonel vasıflı işçi tarafından hazırlanır.
3 Ürünlerimizin tüm bilgileri verimli bir yönetim sisteminde kontrol edilebilir.
S3: Bizden ne alabilirsiniz?
Boiler Economizer, Boiler Fin tüpü, Boiler Hava ön ısıtma, Boiler süper ısıtma, Boiler zarı duvarı,
Boiler manifold başlıkları ve diğer basınç yedek parçaları.
S4: Ne tür bir hizmet veriyorsunuz?
Satıştan önce:
Ürün bilgileri, piyasa araştırması tahminleri, ürün özelleştirme, ürün işleme, danışmanlık ve diğer hizmetleri sizin rahatlığınız için sunmak.
S5: Bir fabrika veya ticaret şirketi misiniz, nerede bulunuyorsunuz?
Şangay Havaalanı'na sadece 130km (arabayla 2 saat) uzaklıkta bir fabrikayız.
Ziyaretiniz için Şanghay'da bir teslimat hizmeti sunuyoruz.
